產品描述

QS-220-PL為全球領先的運動平台品牌Motion Systems生產製造，具有詳細運動紋理、速度、懸架交互反饋、發動機振動、觸覺反饋、觸覺系統和車輛動力學的高度逼真應用程序。

創新的技術、設計以及安靜的操作使 QS-220-PL 適用在各種專業類型的駕駛環境，配合專用軟體Qubic Manager創建最逼真的模擬，即刻響應螢幕上的情況，在遊戲或 VR 應用程式中體驗真實的生活。另外 QS-220-PL組可以配置成 4 和 6 的驅動系統，提供給使用 Qubic 系統產品線的專用駕駛艙 3 / 4 / 6 DOF。

Motion Systems面向專業人士及最苛刻的家庭用戶，一直為其提供訂制的運動解決方案，並為賽車和飛行模擬提供尖端技術。

套裝配置

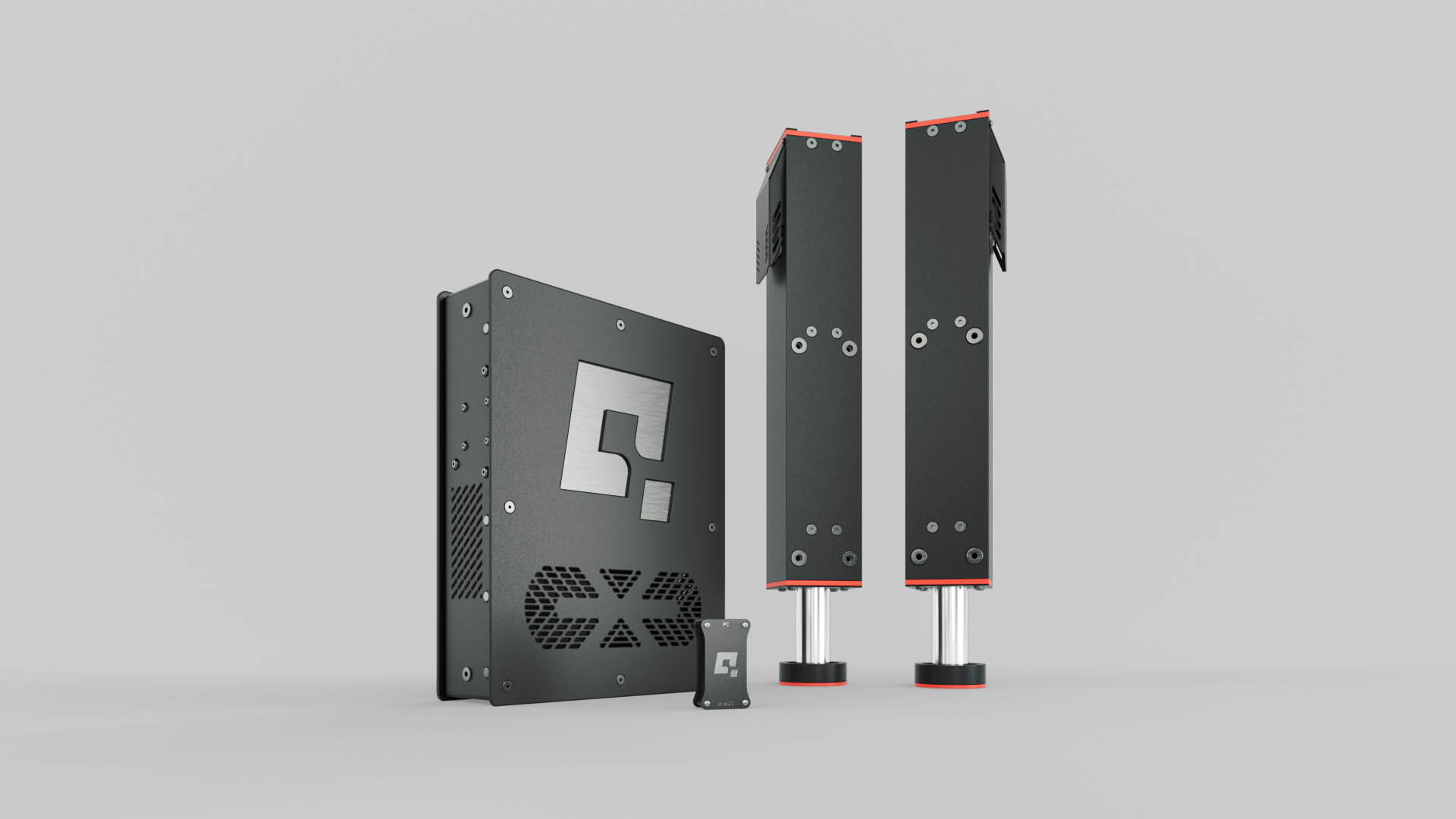

• 2DOF配置 - 由兩個執行器、電源櫃和運動控制器 (QS-MC6) 組成，可使用額外的執行器套件無縫擴展運動系統，快速輕鬆地創建 3DOF 配置甚至 6DOF 的運動駕駛艙。

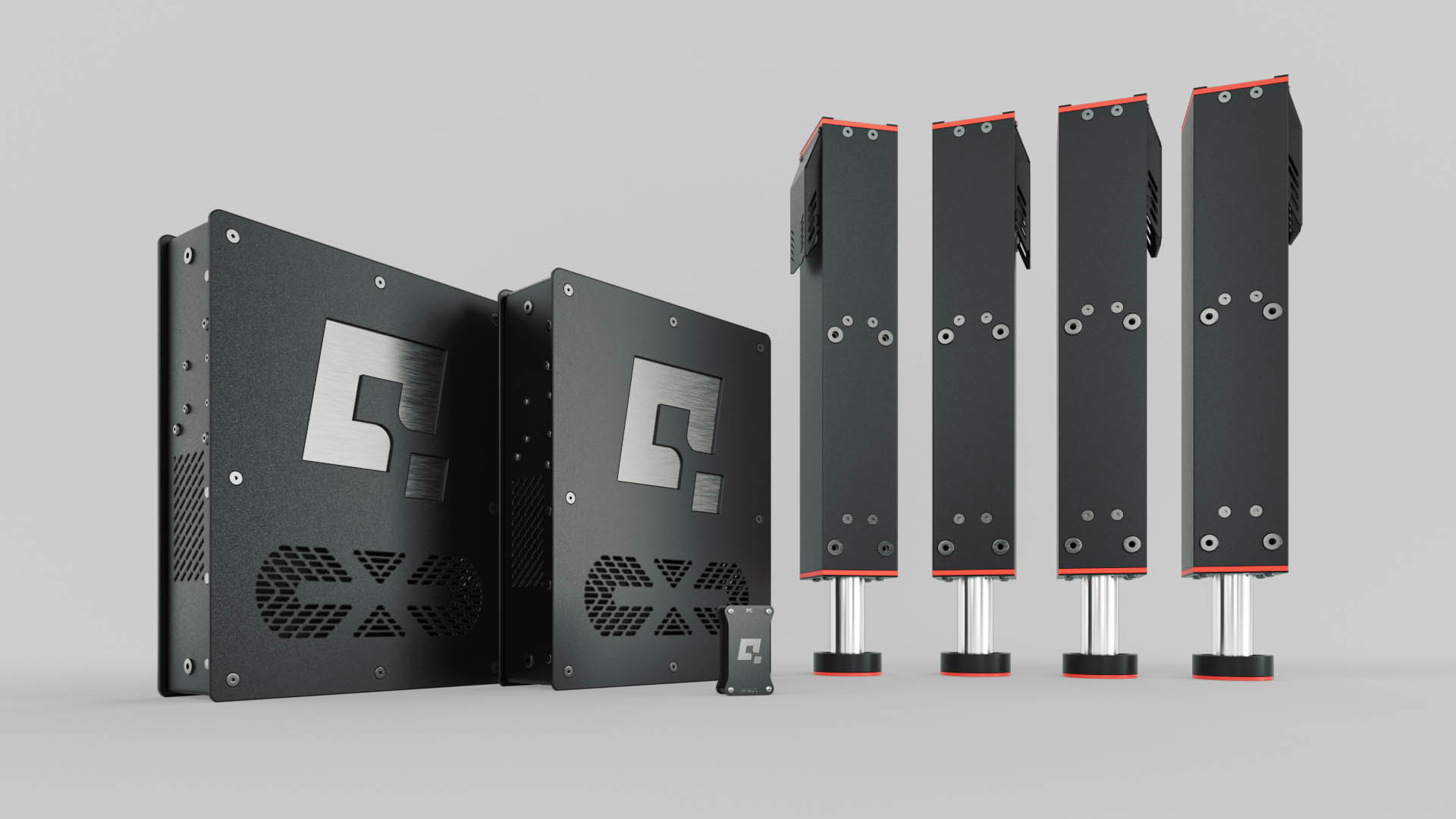

• 3DOF配置 - 包括四個執行器、兩個電源櫃和一個運動控制器。3DOF 配置向駕駛提供最逼真且精確的模擬情形，並能準確地感受到車輛在做什麼。

• 2DOF升級3DOF配置 - 將您的運動形式從 2DOF 擴展到 3DOF，可以使用另外 2 個執行器和電源櫃來擴展Intro 套件，不需要額外的 PC 連接器，只需將電源櫃直接相互連接即可。

技術規格

      QS-220-PL套裝一般規格：

• 架構：2 / 3 / 4 / 6 DOF（取決於用戶配置和模塊數量）

• 執行器行程：100 mm | 3.93 in

最大速度：

• Q 模式 (230V)：800 mm/s

• 性能模式 (115V/230V)：400 mm/s

• 重載模式 (115/230V)：300 mm/s

最大加速度：

• Q 模式 (230V)：0.8G*

• 性能模式 (115V/230V)：0.7G*

• 重載模式 (115/230V)：0.4G*

* 出於安全原因，加速度值受到限制。

3DOF (2x QS-220-PL) 配置中的推薦有效載荷：

• Q 模式：200kg

• 性能模式：250kg

• 重載模式：350kg

最大控制頻率：1000 Hz

振動頻率範圍：0-100 Hz

延遲：<8 ms

產品重量：30 kg | 66 lb

主要尺寸：

• 總長度：QS-L1：90 mm | 3.55 in，QS-SB2：385 mm | 15.16 in

• 總寬度：QS-L1：90 mm | 3.55 in，QS-SB2：300 mm | 11.81 in

• 總高度：QS-L1：553-653 mm | 22-26 in，QS-SB2：88 mm | 3.46 in

• 電纜長度（QS-L1 執行器 - QS-SB2 電源櫃）：1150 mm | 45.2 in

電源要求：115/230 VAC 單相

3DOF 配置中的平均功耗：

• Q 模式：260W (230V)

• 性能模式：280W (230V)、270W (115V)

• 重載模式：436W (230V)、462W (115V)

3DOF 配置中斷路器規格的峰值電流：

• Q 模式：5.17A (230V)

• 性能模式：4.55A (230V)、7.35A (115V)

• 重載模式：5.88A (230V)、9.89A (115V)

連接：USB

產品卡：https://motionsystems.box.com/s/xvhned9g61xjtlmayrzmttsi0fnpgeqv

產品內容明細

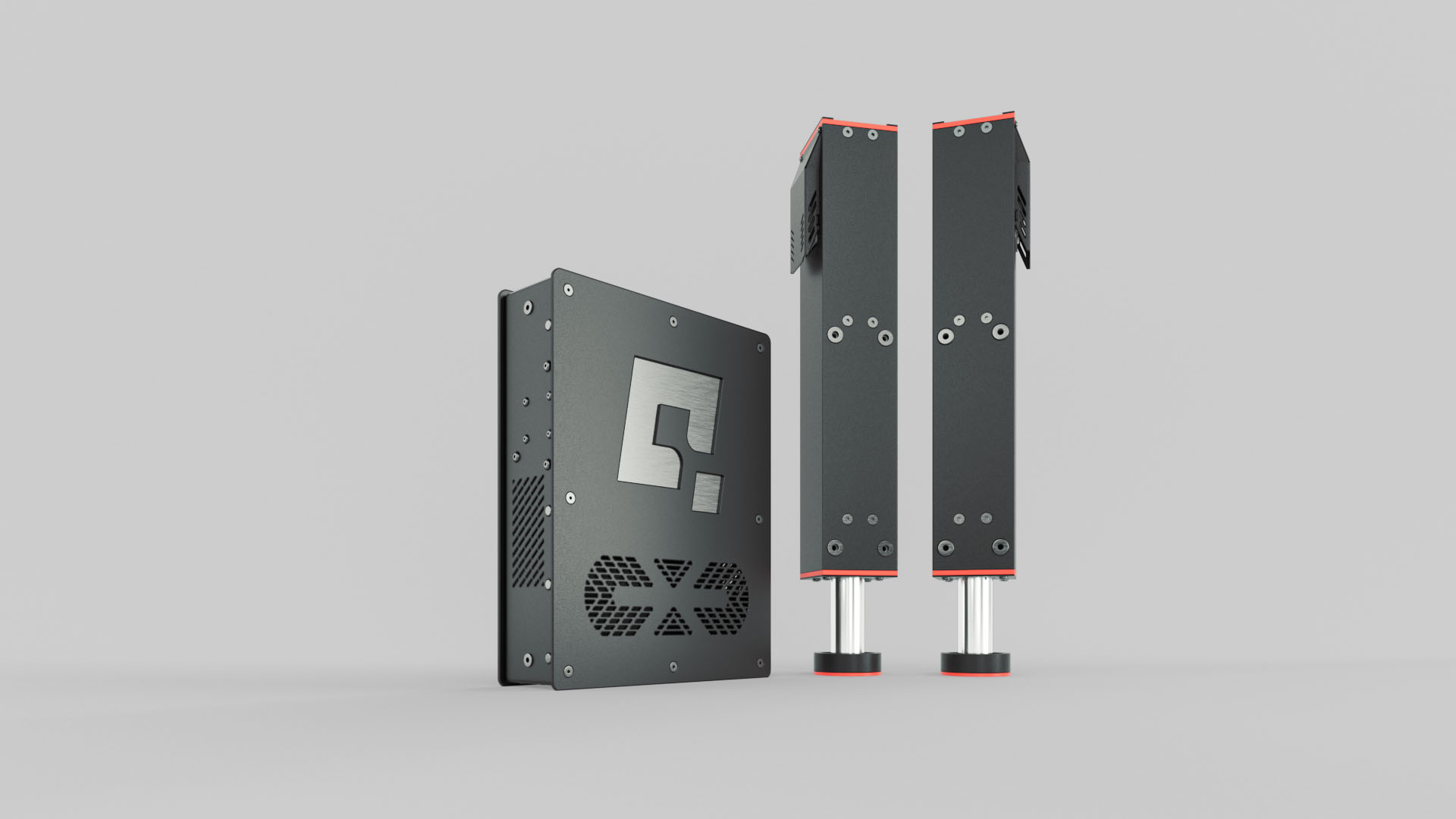

盒1、QS-220-PL 運動裝置：

• 2x QS-L1 - 帶杯架的線性執行器

• 1x QS-SB2 - 電源櫃（控制模塊）

• 1x QS-SBML-2 - 運動鎖電纜（上行鏈路/下行鏈路）- 2 m 長

• 1x 電源線 - 1 條 1.8m 長電纜適用於歐盟市場/或 1 條 2m 長電纜適用於美國市場

盒1 尺寸：71 cm x 53 cm x 16 cm | 27.9 in x 20.9 in x 6.3 in

盒1 重量：30 kg | 66.14 lb

盒2、QS-MC6 運動控制器組 - 單個單元需要控制多達 4 組 QS-220-PL：

• 1x M10 - USB 控制器

• 1x QS-SBML-1 - 帶有額外 2 m 長電纜的運動鎖

• 1x QS-MBT-1 - M-BUS 終端器

• 1x USB 電纜 - 0.5 m 長電纜（USB micro B）

• 1x CAT.5E 跳線電纜 - 2 m 長

盒2 尺寸：20 cm x 20 cm x 13 cm | 7.9 in x 7.9 in x 5.1 in

盒2 重量：1 kg | 2.2 lb

影音展示

• QS-220-PL 宣傳視頻 - https://youtu.be/GNdedQjzaGI

• QS-220-PL的實際操作展示 - https://www.youtube.com/watch?v=fIvc3s-ykfc

• Qubic System在ADAC SimRacing博覽會上的操作情況 - https://www.youtube.com/watch?v=LJrYqBVEImo
